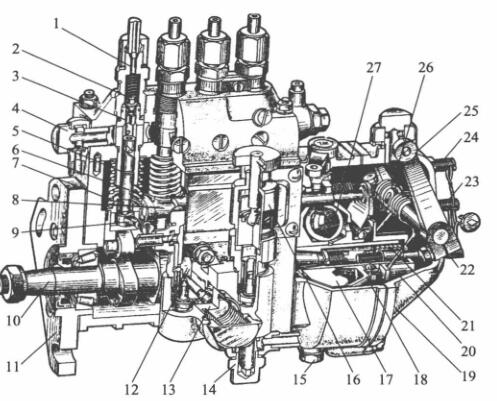

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压电输油管线管线管管接头; 2-很油阀; 3-很油阀球; 4,14-进油螺栓; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门支撑杆;  9-可以调节臂; 10-轴承轴; 11-固定好接盘; 12-输油管线管线泵扁心轮; 13-输油管线管线泵; 15-放油螺塞; 16-手液压油泵;  17-驱动器盘; 18-从动盘; 19-箱体; 20-滑套; 21-较正压簧; 22-油整改螺栓; 23-怠速限位器器螺栓; 24-高速路限位器器螺栓; 25-可控硅调压手柄; 26-可控硅调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总承的首要功效与影响是保障泵油现在就開始了时持续刻的较准性，针对于多缸柴油密度机一般说来，也需要保障各缸泵油时持续刻的完全有效性。起保障影响的部件是滑动下部分到修整混凝土垫块上平面磨的宽度H。当喷真空泵气缸轴伞轮齿与曲轴伞轮齿相地址特定时，H越大，液压泵关停进油孔的时持续刻太早，泵油现在就開始了时持续刻也太早。后者，H越小，泵油现在就開始了时持续刻越延迟时间。故而要会根据设计方案和应力测试定下应该的滑动体运行宽度H，以保障泵油现在就開始了时持续刻的较准性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-确定螺柱; 5-回油道; 6-回油孔; 7-脸上很油阀螺旋扭簧; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵螺旋扭簧; 16-螺旋扭簧座; 17-挺柱体:; 18-保护层垫块; 19-滚珠

  相对 多缸机，各分泵的H值应成正比。调准垫板在喷助力泵出产时均已调好，难以随便互相交换。垫板是用抗刮食材弄成齐头并进行热进行处理以增加光洁度，故此操作中不容易摩擦。如长精力操作后摩擦较多，可换面操作。

  喷油阀泵体分升降好几部分，喷油阀上体于使用齿轮泵偶件及很油阀偶件，私处于使用凸轮轴轴、滚珠体和石液压管道阀等。泵体前侧的中部还有检视窗孔，以便于定期检测和调准喷油表。下处有检视重油车机油面的检视孔。喷油阀上体含有一种油道，与各齿轮泵套筒外表的方形油槽连通。方形油槽则与齿轮泵套筒上的进、回油孔连通。由石液压管道阀供来的低压证书油按照进液压管管插头渗入油道中。油道中的重油车负担由装在回液压管管插头内的回油阀设定，一标准要求控制在5～10kPa时间范围内。汽压过低，在齿轮泵下进行时，重油车没办法较快按照进油孔渗入齿轮泵上半部油腔。当油表异常而使汽压增加时，过多的的重油车会顶开回油阀进入到重油车细滤器中。
