1．活塞连杆及活塞环组的装配要求：

各项机种的汽缸结构的各不相似，连杆大部分激光切割口也分平口和斜激光切割口几种。汽缸环坡面模样也各不相似，但一体化主装和装进空压机时，有块个一致的相同想要，见图2-5-10和图2-5-11。

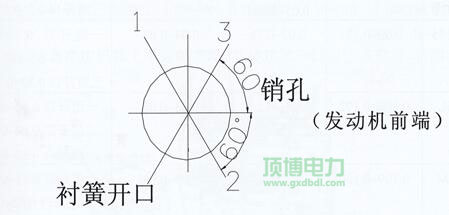

1、连杆吊顶的向前标注  2、连杆轴颈  3、动作方位  4、连杆体序号地方  5、产品产品定位唇及产品产品定位槽在同个侧  6、连杆  螺帽摔松时，此面被磨亮  7、连杆 螺帽不能够对换和代用  8、连杆盖序号地方与连杆体相当  9、动作方位  10、连杆轴颈  11、此外侧有“O”向 前标注  12、发动机油喷钩让位口应在喷 钩这一侧  13、涡流效应室（对YC6L机不反力）对正喷油嘴    图A、图B是连杆在下死点时连杆轴颈的动作方位。注：1、对大的花销项目手术伤口为平口的连杆施工时不区分向上向后（YC4110机）2、对YC6112、YC4112机斜手术伤口连杆施工适于于图B，其中适于于图AYC4110、YC4112、YC6105、YC6112、YC6113智能机型适于       注：1、2、3为环的张口定位图2-5-11  连杆环张口施工定位图

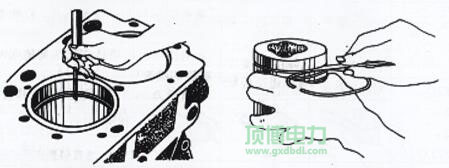

 怎么安装气缸环时要主要观察气缸环与缸套、气缸环槽紧密加上缝隙。其方式方法是用气缸环压入到缸套上止点时对立统一的办公职位实行观察，见图2-5-12。用塞尺观察其张口缝隙必定按照表2-5-5的特殊规定要求。气缸环与槽的紧密加上缝隙观察表见图2-5-13。环与槽相当于 其检测的值应按照表2-5-5的特殊规定要求。

图2-5-12  活赛环留孔空闲时间的檢查    图2-5-13  活赛环径向空闲时间的檢查

表2-5-5活塞环开口间隙及轴向间隙的规定值

形号	第一个道环径向孔径mm	其次道环径向空隙mm	第三个道环轴上齿隙mm	活塞环环留口宽度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一块封口0.4~0.6二道缩口0.35~0.35几道开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一面封口0.35~0.55二道封口0.5~0.7三条缩口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一步封口0.30~0.45二道张口0.60~0.85四道张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一条封口0.35~0.59二道留口0.60~0.8十八道留孔0.25~0.45

提示卡：各cpu型号连杆杆环封口时候极致保持在2mm内。连杆杆环心轴时候保持在  0.2mm之外为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假如标志不清，须按图2-5-4中的图A或图B安裝，有保障活塞式上的电磁感应室对正喷油嘴一立方。(3) 按归定转矩（见表2-5-6）紧固连接连杆高强螺栓后，转动或者单方向转动曲轴追求迟钝，有保障连杆在连杆颈面有O.lmm超过的轴径窜动量，从而拨动随意灵敏。

▲静音风能发减速机厂家代理商提示粉丝小心：在装置的过程中，用通用型产品或干静小木条托住连杆大的花销项目，禁止碰伤缸套或连杆颈。表2-5-6各型号连杆螺丝扭力

门焊机		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	独一些	50~80	50~70	60~80		60~90	60~80
	第二个次	100~130	100~120	110~130	100~120	120~150	110~140
	再者次	160~190	190~270	180~270	150~230	180~200	160~200

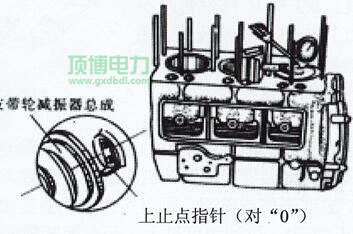

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  测量第一点缸连杆上止点刻度尺 把汽缸转到上止点时，用磁吸千分表依次检测各缸汽缸对零件上垂直面的超出量， 其结果为0.15～0.45 mm，各缸允差≤0.15mm。倘若測量结果入出较多，会 后果烧室容量，也会带来汽缸打项物理现象。提醒：对待只需换部分组连杆时，可随着表2-5-2请求作恰当标准配置。请求深浅 头允差值越类似原连杆允差指标值好。
